輕負載工況下的直線軸承選型，需兼顧結構簡潔、運行平穩、經濟性高等要求。根據負載特性與運行頻率，合理選用滾珠類、滑動類或復合材料軸承，并結合安裝空間、精度等級及潤滑方式做出匹配，是實現高效、低成本傳動設計的關鍵。
一、輕負載工況特點與選型要點
輕負載場景主要出現在3C設備、辦公自動化設備、輕型裝配線以及醫療儀器等系統中，其特點是承載小、運行頻率中等或低速，環境相對潔凈，追求高性價比、低維護頻率。因此，直線軸承的選型重點不再是極限載荷能力，而是結構適配性、運行阻力、壽命周期與成本控制的平衡。
選型時應首先明確三個參數：實際載荷(靜/動)、使用壽命與導向精度需求。輕負載系統中，因慣性較低，選型時允許使用較小尺寸規格，這有助于縮小安裝體積、減輕整機重量。軸承結構上，可優先考慮低摩擦阻力的小型直線球軸承或復合聚合物襯套，尤其適合間歇性運行或非連續加載系統。
在許多輕型場合，如掃描裝置、標簽打印、實驗儀器等，往復速度低、工作周期短，此時可采用干式滑動軸承，具有免潤滑、噪音低、安裝簡單的優勢。同時，對于高性價比要求突出的產品，選型時應減少不必要的預壓設計，避免結構過度設計所帶來的成本浪費。
二、常見軸承類型及其適用性分析
輕負載系統中，以下幾種直線軸承結構被廣泛應用，各具優勢：

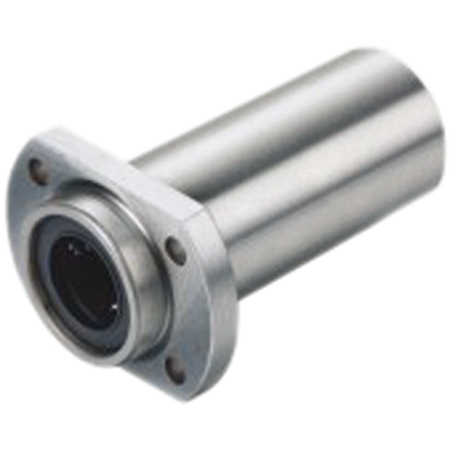

1.迷你型滾珠直線軸承：如LM或LME系列，適合標準光軸配合，具有良好滾動性能和中等精度，適合打印設備、微型裝配滑臺等?？蛇x開放型或法蘭型以便固定。
2.工程塑料襯套(滑動軸承)：采用高分子自潤滑材料制造，如POM、PTFE復合材料，摩擦系數低，適用于運行頻率低、潤滑受限或?qū)υ肼暶舾械沫h(huán)境，如醫療檢測設備或辦公自動化平臺。
3.直線導軌(微型系列)：如微型滑塊導軌，適用于高精度定位、小行程要求，廣泛見于半導體測試平臺、相機模組調焦系統等。優點是剛性好、穩定性高、安裝簡便。
4.復合式塑鋼軸承：如部分一體成型的軸承導軌組件，將滑動導軌和支撐結構整合在一起，方便安裝且結構緊湊，適用于空間受限的小型設備。
在實際應用中，需關注軸承摩擦力矩、導向精度與是否存在橫向沖擊。若運動過程中存在輕微偏載，應避免選用剛性過低的滑動套，以免偏磨導致早期失效。
三、輔助因素：潤滑方式、安裝精度與經濟性
輕負載直線軸承雖對載荷不敏感，但對潤滑與安裝方式極為敏感。某些滾動類軸承需定期加油脂維護，若頻繁忽略將導致運行不暢、早期磨損。因此在維護困難的應用中應選用干式自潤滑材料或封閉型潤滑倉設計，減少維護干預。
同時，輕載軸承往往依賴設備框架提供安裝剛性，因此要求安裝表面平整度高、孔位精度合適、同軸度控制在設計公差內。安裝不當可能造成初期間隙偏大或卡滯，嚴重影響軸承壽命與運動品質。
從經濟性角度來看，輕負載不必追求高端高精定位導軌，選擇結構簡化、加工配合松弛的小型軸承系統，往往可以在滿足功能的同時顯著降低成本。結合模塊化設計，可選用標準長度的光軸組件、滑臺套件或一體式滑動導套，方便批量采購與快速組裝。
總結分析
在輕負載工況下，直線軸承的選型要從使用環境、運動頻率、精度需求與維護便利性出發，優先考慮低摩擦、小型化、免維護的結構。適當放寬精度要求、減少冗余功能，有助于降低整體設備成本和調試周期。合理選型將顯著提升輕型設備的運行效率與產品競爭力。
個人觀點
輕負載系統中，直線軸承選型常被忽略，但其性能表現直接關系到設備運行的穩定性與用戶體驗。我認為，選型應回歸需求本質——夠用即可。未來，隨著微型化設計和復合材料的發展，輕負載軸承將更趨向一體式、智能化與免維護化，更好服務于精密設備和消費類終端產品。本文內容是上隆自動化零件商城對“直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
