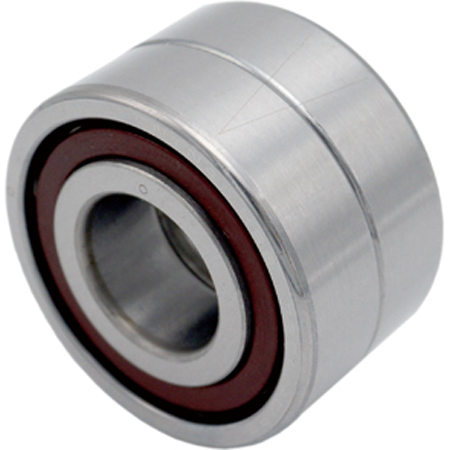

成對角接觸球軸承的背對背配對(DB)是指兩個軸承接觸角背向排列，形成力線向軸外延展的結構。這種配對方式具有優異的剛性、抗傾覆能力和熱穩定性，廣泛應用于機床主軸、高速電機及需高定位精度的機械裝置中，是精密傳動系統的重要配置方法。
一、結構特性與力學優勢
背對背配對方式(DB)將兩只角接觸球軸承的接觸角方向背向布置，使承載力線在軸外擴展，形成較大的力臂。這種結構對軸的彎曲變形有較強抑制作用，剛性高，特別適用于需要高軸向和徑向綜合承載能力的工況。同時，其力線對稱，有利于在受熱膨脹后維持配合穩定，不易發生軸承間隙變化，從而提升整體系統的熱穩定性與運轉精度。
二、應用場景與裝配要點
背對背配對廣泛用于數控機床主軸、高速磨床、伺服電機等需高穩定性的旋轉機構。在裝配過程中，需特別注意軸承安裝肩的垂直度及軸承座孔的同軸度，并確保預緊力均勻。為減少熱膨脹影響，建議采用彈性預緊或恒壓預緊結構，同時選用廠家成對加工的配組軸承，以確保間隙與角度的匹配度，從源頭保障配對性能。
三、配對預緊與運行表現
背對背配對允許施加較大預緊力而不易造成系統熱膨脹干涉，因此可提供高初始剛性，有利于高速高精運行。與面對面配對相比，其在抗傾覆與抗軸向載荷能力上更具優勢，但相對地，對安裝精度要求更高，一旦安裝偏差，將導致一側軸承負荷集中，加劇磨損與振動，影響使用壽命。選用時需綜合考慮載荷方向、熱膨脹路徑及設備剛性要求。
總結分析
背對背配對是成對角接觸球軸承中剛性與穩定性最優的布置形式，尤其適用于負載復雜、溫升顯著或需精準定位的機械系統。其抗傾覆能力強，熱膨脹適應性好，是精密設備主軸與高速旋轉機構的首選結構方式。
個人觀點
我認為，背對背配對結構雖然在安裝上略顯復雜，但其在高速、高負載環境中的表現尤為出色。相比其他配對方式，其更適合在重載精密工況下使用。未來若能結合數字化裝配技術與溫度補償設計，將進一步發揮其在高精制造領域的優勢，是值得優先推廣的技術路徑。本文內容是上隆自動化零件商城對“成對角接觸球軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
