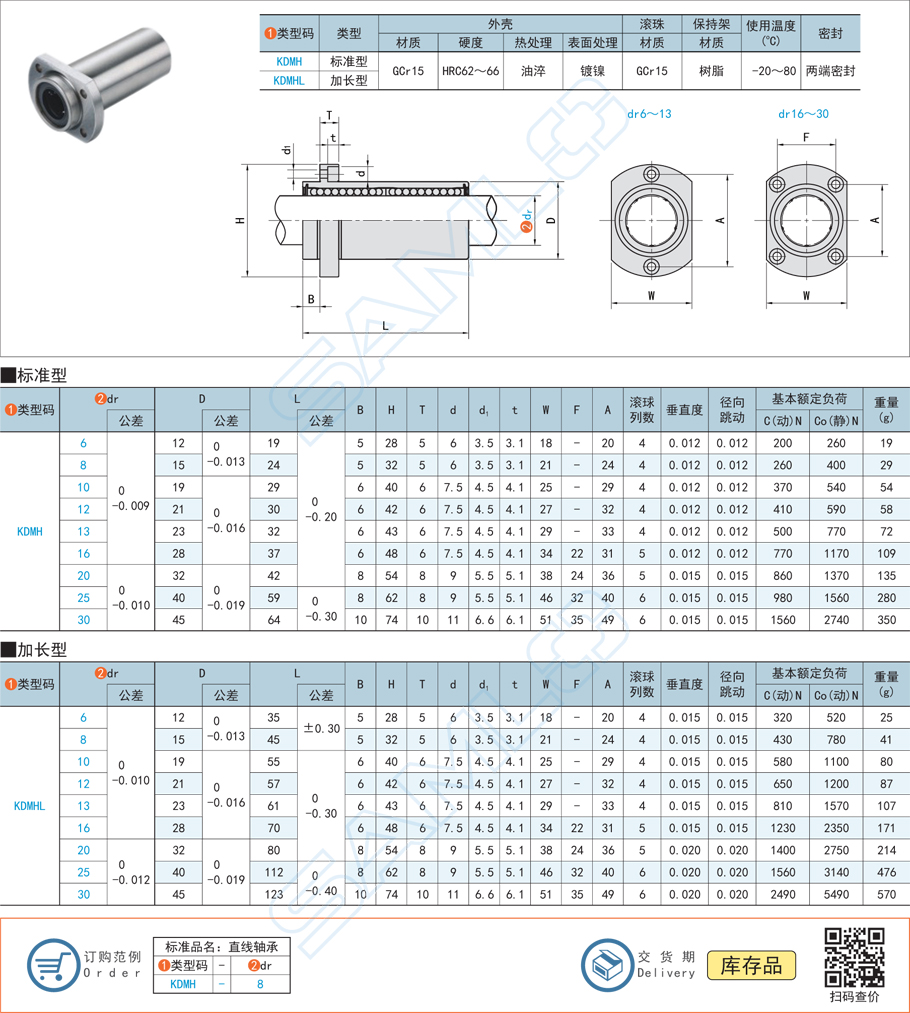

直線軸承(直線導軌系統)的精度誤差檢測主要針對運動精度和幾何精度兩大方面。核心方法是使用高精度計量器具對關鍵幾何參數進行測量，并結合激光干涉儀或電子水平儀進行動態校核。檢測項目包括：導軌的直線度與平行度(使用自準直儀或激光干涉儀);滑塊的運動平穩性和重復定位精度(使用百分表或激光位移傳感器);以及安裝基面的平面度與垂直度。通過這些專業工具的系統測量，可以確保直線軸承系統的導向精度和定位準確性滿足設備要求。
一、直線度和平面度的幾何精度檢測
? 導軌直線度與基面平面度的檢測： 幾何精度是保障直線軸承導向性能的基礎。
1.直線度測量： 導軌的直線度誤差是指導軌在水平和垂直方向上偏離理想直線的程度。這通常使用高精度自準直儀或激光干涉儀進行測量。將儀器固定在導軌一端，沿導軌全長移動反射鏡，記錄角度偏差，并計算出導軌的實際直線度誤差。
2.基面平面度測量： 軸承安裝基面的平面度是確保導軌不發生扭曲的關鍵。使用精密平板和百分表，或使用電子水平儀，對安裝基面的高低起伏進行測量，校核其是否滿足公差要求。
? 平行度檢測：
●多導軌系統： 對于使用兩條或多條導軌的系統，必須檢測導軌之間的平行度。這可以通過在滑塊上固定百分表，讓其在參考導軌上移動，測量其與另一條導軌的側向距離變化來實現。
二、運動精度與重復定位精度的檢測
? 滑塊運動的平穩性與跳動測量： 運動精度是直線軸承在實際工作中的表現。
1.運動平穩性： 在滑塊上安裝高精度百分表或位移傳感器，讓滑塊在導軌上緩慢且勻速移動。觀察百分表指針或傳感器的示值變化，如果出現周期性的跳動、卡頓或阻力變化，則表明運動平穩性差。
2.跳動誤差： 測量滑塊端面或側面相對于理想運動軌跡的最大偏差。這個誤差反映了滑塊在運行中的徑向和軸向跳動。
? 重復定位精度檢測：
●定位準確性： 重復定位精度是指滑塊在多次從同一方向到達預定位置時，其實際停止位置的最大偏差范圍。使用激光位移傳感器或高精度光柵尺對滑塊進行多次定位測試，記錄其分散度。
三、安裝幾何與配合精度的校核
? 軸承座的垂直度與同軸度： 軸承座或支撐組件的幾何精度對系統精度至關重要。
1.垂直度檢測： 檢查軸承座的安裝基面與座孔中心線的垂直度。使用高精度角度尺或垂直度測量儀進行測量。垂直度誤差會導致軸承承受不對中載荷。
2.配合間隙： 檢查滑塊與導軌的預緊力或游隙是否在規定范圍內。這通常通過施加已知的徑向載荷并測量滑塊的位移量來進行。過大游隙降低精度，過度預緊增加摩擦。
? 滾道損傷的間接判斷：
●振動分析： 通過振動分析儀采集數據并進行頻譜分析，可以間接判斷滾道是否存在壓痕或疲勞剝落等損傷，因為損傷會導致特定的沖擊頻率出現。
總結： 直線軸承精度誤差的檢測是系統的，必須使用自準直儀、百分表、激光傳感器等專業工具，測量和校核導軌的直線度、平行度、滑塊的運動平穩性和重復定位精度，同時確保安裝組件的幾何精度。本文內容是上隆自動化零件商城對“直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
