調心球軸承是一種具有內圈和球徑不對中的球軸承，設計用于補償安裝誤差或軸的撓度。這類軸承的內圈帶有雙滾道，外圈帶有球面滾道，軸承的中間是球體，從而使得軸承具有調心功能。調心球軸承廣泛應用于需要處理軸彎曲和軸偏差的設備和機械中。
調心球軸承的規格型號
調心球軸承的規格型號通常由一系列數字和字母組成，每一個部分都有特定的含義：
- 基本型號：由一系列數字組成，通常包括內徑、外徑和寬度尺寸。
- 內部設計：用字母和數字組合表示，說明內部結構的具體細節。
- 密封和防塵蓋：用不同的字母組合表示軸承是否帶有密封或防塵蓋，如Z（單面防塵蓋）、ZZ（雙面防塵蓋）、RS（單面密封）、2RS（雙面密封）等。
- 公差等級：表示軸承的精度等級，如P0（普通級）、P6（精密級）、P5（高精密級）等。
- 其他特性：如軸承材料（不銹鋼、陶瓷等）、潤滑方式（預潤滑、無潤滑）等。

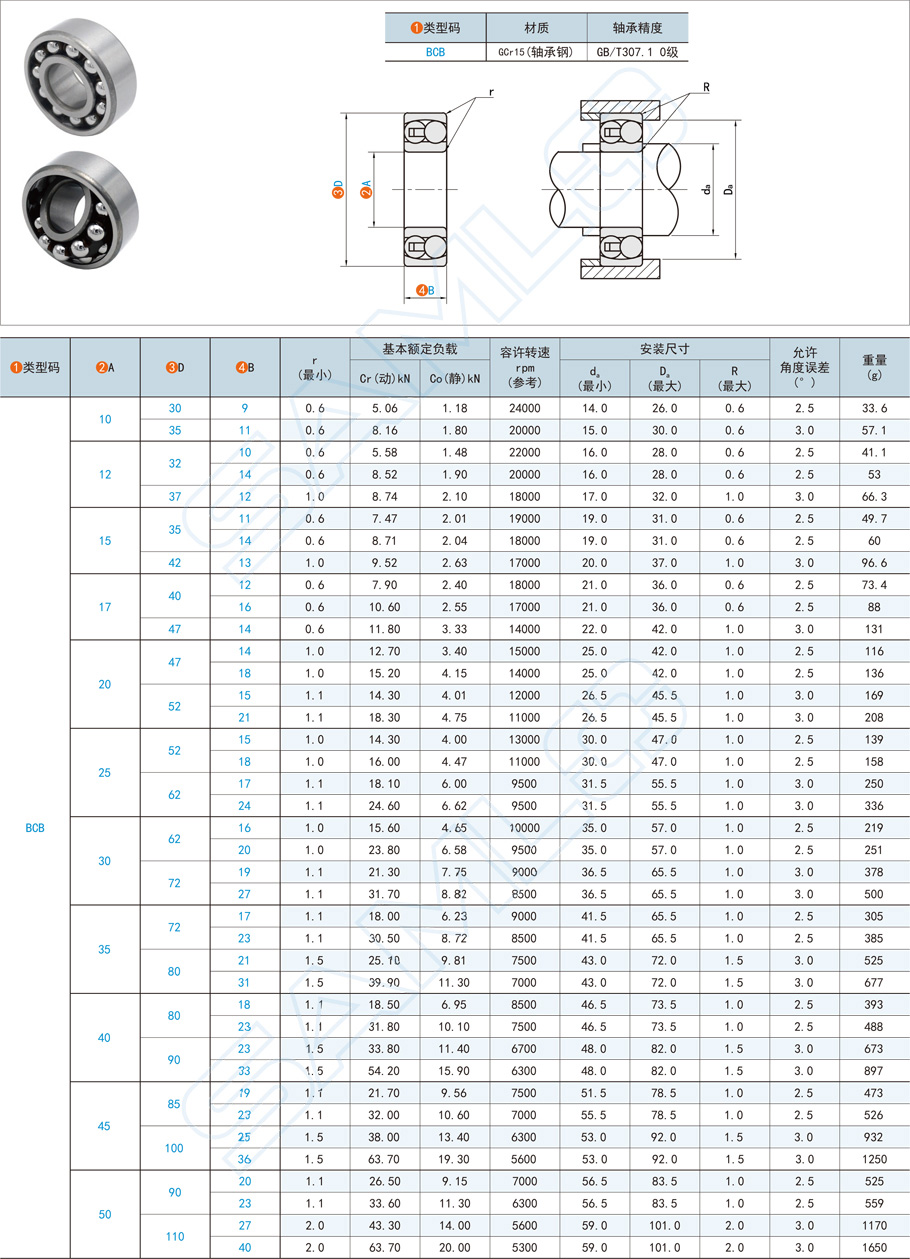

以下是一些常見的調心球軸承型號：
- 1200系列：內徑從10mm到200mm
- 1300系列：內徑從10mm到200mm
- 2200系列：內徑從10mm到150mm
- 2300系列：內徑從10mm到150mm
每個系列包含許多不同的規格型號，具體可以參考軸承制造商的產品目錄。
選型指南
在選擇調心球軸承時，需要考慮以下因素：
-
軸徑（內徑）
- 根據具體應用要求確定軸的直徑。內徑大小是選型的基本依據。
-
載荷
- 考慮軸承所需承受的徑向和軸向載荷。根據載荷大小選擇適當?shù)妮S承型號。
-
轉速
- 根據應用場合的轉速要求選擇適當?shù)妮S承型號。調心球軸承的型號和設計決定了它們的最高轉速。
-
安裝方式
- 確定軸承的安裝方式和位置，選擇帶有合適內孔和外徑尺寸的軸承。
-
精度等級
- 根據設備的精度要求選擇軸承的公差等級。高精度應用需要選擇高公差等級的軸承。
-
環境條件
- 考慮使用環境的溫度、濕度和污染情況。對于惡劣環境，選擇帶有密封或防塵蓋的軸承。
-
潤滑方式
- 根據軸承的潤滑需求選擇預潤滑或無潤滑的軸承。預潤滑軸承適用于不便于頻繁加潤滑的應用。
-
軸的對中性
- 調心球軸承適用于需要補償軸的撓度和偏差的應用。如果軸不對中問題嚴重，可以選擇調心球軸承來解決。
示例型號
以下是一些具體的調心球軸承型號及其應用：
- 1205：內徑25mm，適用于輕負荷和中速運轉。
- 1308K：內徑40mm，帶有錐形孔，適用于需要軸向位置調整的應用。
- 2212-2RS：內徑60mm，雙面密封，適用于有防塵和防水需求的應用。
- 2309：內徑45mm，適用于重負荷和高速運轉。
總結
調心球軸承的選型需要綜合考慮軸徑、載荷、轉速、安裝方式、精度等級、環境條件、潤滑方式和軸的對中性等多方面因素。通過詳細了解每種型號的規格和特性，可以選擇最合適的調心球軸承，以確保設備的高效運轉和長壽命。本文內容是上隆自動化零件商城對“調心球軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
