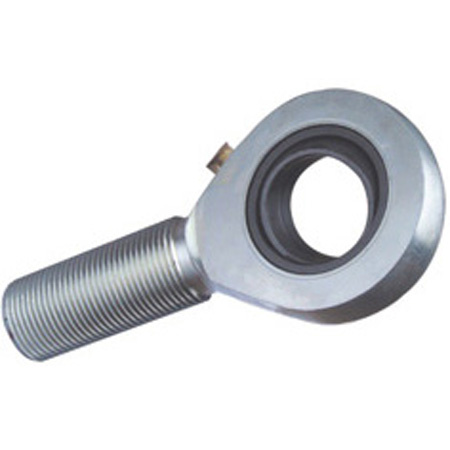

單縫外螺紋桿端關節軸承是一種常用于偏心運動連接或轉向力傳遞的關節部件，其獨特的結構設計既能承受較強的徑向載荷，也具備一定的軸向動載能力。本文將圍繞其結構特征、應用場景及軸向動載性能展開系統分析，重點解析影響軸向承載的關鍵要素，并提出合理的選型參考建議。
一、結構特性與受力方向分析
單縫外螺紋桿端關節軸承由球面滑動副、螺紋桿體和開縫端部組成。開縫結構通常位于外圈端部，便于裝配過程中微調軸承內圈的壓緊程度，從而控制接觸間隙與潤滑效果。外螺紋部分用于螺紋聯接，可方便地與機構部件連接調整，使其廣泛應用于控制拉桿、液壓缸連接點、車輛轉向系統等對安裝靈活性有要求的場合。
相較于純徑向負載的使用環境，單縫桿端關節軸承在安裝角度或機械動作偏移條件下，往往也需要承受軸向方向的周期性沖擊力。例如在液壓控制系統的活塞連接端，運動時可能產生一定的軸向推力或拉力。此類軸承的軸向動載能力雖不是其主要承載方向，但在設計中仍需考慮，并受到球面接觸特性、結構緊固度及材質性能等多重因素影響。
二、軸向動載能力的影響因素
軸向動載范圍通常受限于球頭與球座的接觸形式以及軸承座體的變形能力。在自潤滑滑動副結構中，如采用PTFE復合襯層或燒結金屬基底材料的軸承，雖然摩擦系數低，但在高頻率軸向加載條件下，其耐磨性和熱積聚效應將成為主要限制因素。
同時，軸向動載的極限還與單縫結構的夾緊能力有關。開縫處過緊可能影響球頭自由轉動，過松則可能導致間隙增大，在承受重復軸向載荷時易出現位移偏差或磨損加劇。此外，外螺紋連接的固定牢度和螺紋區域的應力分布，也決定著軸向載荷傳遞是否均勻可靠。通常中小規格的此類軸承，其軸向動載能力范圍在幾百牛至上千牛之間，而大規格型號可實現更高的承載性能。
三、使用建議與實際應用中的注意點
為了提升單縫外螺紋桿端關節軸承的軸向動載性能，應優先選擇具備高強度合金鋼外圈與表面處理技術（如磷化或鍍鋅）的型號。自潤滑結構應具備耐壓型填充層，并維持良好潤滑條件。在機械聯接時，螺紋部分應確保與配合部件緊固可靠，同時建議使用止動螺母或螺紋鎖固劑，防止軸向載荷作用下發生松動。
在結構布置上，盡可能減少軸向載荷直接作用于球面接觸點，避免形成非對稱應力集中。如在不可避免存在軸向動載的工況下，應通過結構加強件或加裝輔助支撐點，分散軸承所承受的沖擊峰值。
總結分析
單縫外螺紋桿端關節軸承雖以承受徑向負載為主，但在現代機械系統中常需應對一定程度的軸向動載挑戰。其軸向動載范圍受到結構緊固特性、潤滑接觸形式以及球面材質等多因素共同影響。合理選擇高強度材質、優化裝配方式并控制受力方向，是保障其軸向承載穩定性的關鍵。工程設計中應充分評估真實載荷工況，避免過載使用導致的磨損加速或失效風險，從而實現整機系統的安全、持久運轉。本文內容是上隆自動化零件商城對“單縫外螺紋桿端關節軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
