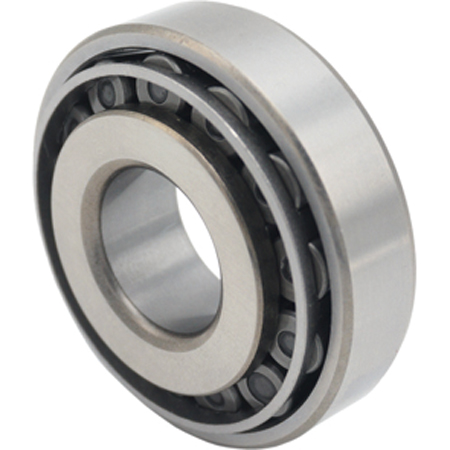

圓錐滾子軸承是一種承載能力強、能同時承受徑向與軸向負荷的常用滾動軸承。在其安裝過程中，合理選擇安裝尺寸至關重要，直接影響軸承的運行精度、預緊力分布、工作壽命以及整機傳動系統的穩定性。本文圍繞安裝尺寸選擇進行系統闡述，明確各關鍵參數的考量原則與工程影響。
一、安裝尺寸的基礎概念
圓錐滾子軸承由內圈、外圈、滾子和保持架組成，其內圈和滾子形成一個整體，外圈則為可分離結構。在實際裝配中，安裝尺寸主要涉及：
●軸徑與內圈孔徑的配合尺寸
●軸承座孔與外圈外徑的配合尺寸
●軸向安裝長度的定位尺寸
●預載調整所需的內外圈相對軸向位置
這些尺寸的選擇不僅要匹配軸承型號，還需與實際工況、載荷類型及熱膨脹系數綜合匹配。
二、配合公差與裝配過盈
圓錐滾子軸承因其可分離特性，在安裝時通常采用內圈過盈配合、外圈間隙配合的方式：
●內圈與軸：推薦采用過盈配合，如k5、m5、n6等公差等級，以防止高速運轉時內圈打滑或竄動;
●外圈與座孔：多采用間隙或輕過盈配合，如H7、J7等，有利于軸承受力后的自動調心與熱膨脹吸收;
●軸向間隙控制：通過改變內圈與外圈相對位置，調節軸承的軸向游隙或預緊量，需配合軸肩或墊片精準控制。
正確的過盈程度應兼顧承載力、裝配性與熱補償，避免因配合過緊造成安裝損傷，或因間隙過大導致運轉偏差。
三、定位尺寸與軸向調節
圓錐滾子軸承在裝配時通常采用成對布置，以抵消單側軸向力。這種配置下，安裝端面尺寸及套圈定位關系尤為重要：
●固定端軸肩高度：應精準匹配內圈側面，確保不偏心;
●浮動端調整螺母或墊圈：用于微調內外圈軸向間隙，調整預緊力;
●雙軸承間距離：影響載荷分布特性，應結合受力點計算;
軸承定位尺寸設計不當將直接導致預緊不當、熱應力積聚或偏載運行，是軸承早期失效的重要誘因。
四、熱膨脹補償與尺寸穩定性
在高速或高溫環境下，軸承各部件存在熱膨脹現象，尤其是軸心溫升帶來軸向伸長。因此：
●內圈配合面應預留膨脹余量;
●外圈宜設置浮動定位;
●安裝尺寸需結合熱變形趨勢設計間隙或緩沖機構;
對于長軸系統，常用一個端面固定、另一個端浮動的安裝結構來吸收軸向熱伸縮，避免因尺寸誤差導致軸承卡死或過載。
總結分析
圓錐滾子軸承的安裝尺寸選擇是系統工程，涉及配合公差、定位尺寸、熱補償及軸向調節等多個方面。合理的尺寸設計不僅提高軸承運行精度和使用壽命，也能有效降低因裝配不當引發的故障風險。工程中應根據載荷方向、工作溫度、安裝方式及結構形式等多方面因素綜合確定安裝尺寸，確保軸承在整個生命周期內性能穩定、響應可靠。本文內容是上隆自動化零件商城對“圓錐滾子軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
