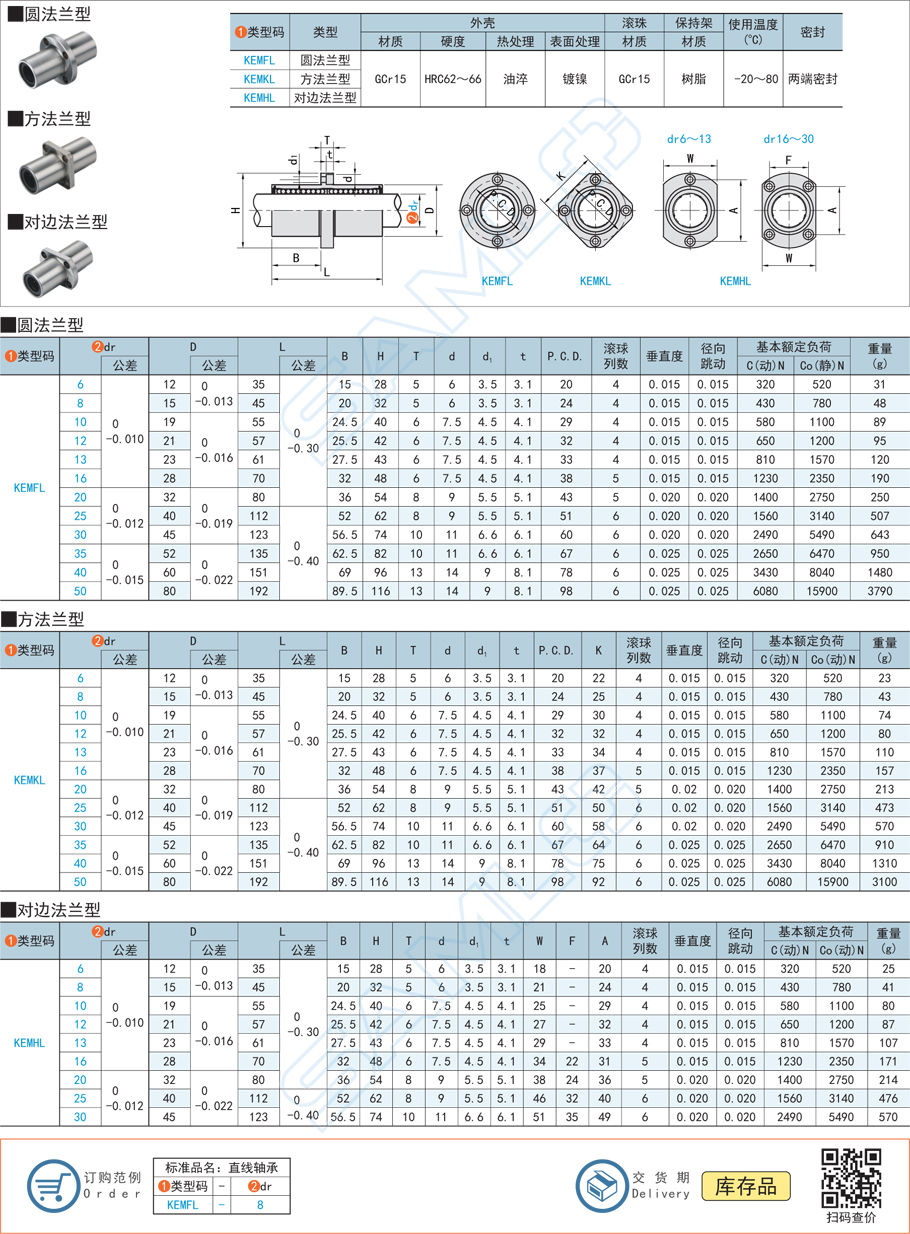

直線軸承(如圓柱直線軸承或直線光軸系統)的滑塊與軸不同心，會導致滾珠承受嚴重偏載、摩擦力矩增大和軸承壽命急劇縮短。這種不同心主要源于安裝座孔的同軸度或垂直度誤差、軸承座底面傾斜或光軸的直線度不良。修正方法在于消除配合件的幾何誤差：對于圓柱直線軸承，應使用可調式軸承座或自調心軸承;對于剛性安裝的滑塊，必須使用精密百分表或激光對中儀校正安裝基座的平行度和共面度。在允許的情況下，可使用柔性聯軸器來吸收部分殘余誤差。
一、不同心問題的根源識別與影響
? 不同心產生的后果： 滑塊與光軸(直線軸)不同心，意味著軸承的滾珠或滾柱無法均勻接觸滾道。
1.滾珠偏載： 載荷集中在滾道的一側，導致少數滾珠承受遠超設計負荷的壓力。這破壞了軸承的滾動接觸狀態，引入了額外的滑動摩擦。
2.剛度下降： 偏載導致系統的有效剛度降低，軸承的摩擦力矩增大，并引發運行溫升。同時，滾珠的應力集中會使軸承的疲勞壽命呈指數級縮短。
? 不同心的主要來源：
●安裝基座誤差： 兩個或多個軸承座安裝在不平行的基座上，或座孔本身的同軸度不達標。
●光軸直線度： 如果光軸本身存在彎曲或直線度誤差，也會導致相對不同心。
二、圓柱直線軸承的柔性修正方案
? 使用自調心或可調式軸承： 對于傳統的圓柱直線軸承(如LM系列)，可以利用其自身的特性或配套件進行修正。
1.自調心軸承： 采用自調心直線軸承。這類軸承的外圈或內圈設計有球面或可傾斜結構，使其能夠自動補償一定范圍內的軸與孔的不同心或傾斜誤差。
2.可調式軸承座： 采用帶有可調間隙或可調心結構的軸承座。在安裝時，通過調整螺栓或偏心環來微調軸承座孔的位置，消除初始安裝誤差。
? 柔性支撐的設計：
●浮動軸承座： 在某些多支撐系統中，允許其中一個軸承座具有微小的浮動能力(例如，使用帶槽孔的安裝座)，以吸收由于軸承座間距或溫度變化產生的非平行度誤差。
三、剛性滑塊系統的精密校正
? 精密測量與基座修正： 對于需要高剛性和高精度的直線導軌滑塊系統，必須通過精密校正來解決不同心問題。
1.百分表校對： 使用高精度百分表或激光對中儀測量滑塊與光軸的平行度、垂直度和同軸度。找出誤差的最大點和方向。
2.墊片修正： 根據測量結果，在軸承座或導軌座下方放置精密研磨的調整墊片，以消除安裝基座的傾斜和不平整誤差。
? 減小光軸誤差的影響：
●光軸選型： 確認光軸本身的直線度公差符合設計要求。如果光軸本身彎曲嚴重，則需要更換光軸。
●聯軸器： 在軸系連接處，使用具有一定角度補償能力的柔性聯軸器，可以吸收傳動軸上的殘余對中誤差，但不能替代導軌本身的精密安裝。
總結： 修正直線軸承滑塊與軸的不同心，需針對性采取措施：圓柱軸承可選用自調心類型;剛性滑塊則必須依賴精密百分表測量和調整墊片來校正安裝基座的幾何誤差。核心是確保滾珠的均勻受載，防止偏載引起的壽命衰減。本文內容是上隆自動化零件商城對“直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
